Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJG0843GENL
Tài liệu: LPJG0843GENL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.39-$0.85
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 250000-320000 / tháng
PN: |
LPJG0843GENL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |
PN: |
LPJG0843GENL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |

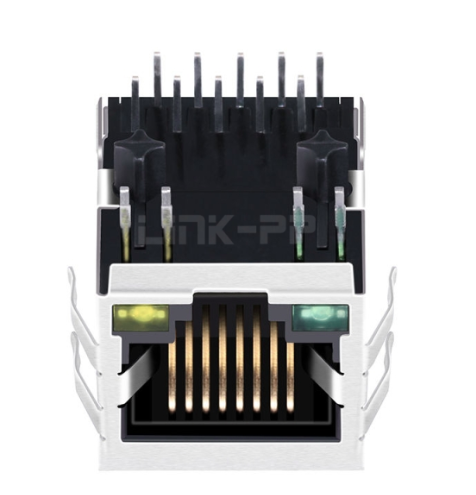

Khám phá kết nối LINK-PP LPJG0843GENL Gigabit RJ45, jack RJ45 đơn cổng 10/100/1000 Base-T tab-down với từ tính tích hợp, đèn LED màu xanh lá cây / vàng, tab EMI và tuân thủ RoHS.
LINK-PP LPJG0843GENL là một kết nối Gigabit RJ45 hiệu suất cao, tích hợp từ tính 1000 Base-T. Được thiết kế để đáp ứng các thông số kỹ thuật IEEE 802.3,đầu nối cổng duy nhất này (1x1) đảm bảo kết nối Ethernet đáng tin cậy cho các ứng dụng không phải PoEVới thiết kế tab-down tiết kiệm không gian, thiết kế vào bên với màn chắn EMI tích hợp và chỉ số LED màu xanh lá cây / vàng, nó là thành phần mạng lý tưởng cho các thiết bị SOHO, bo mạch chủ, trung tâm,và công tắc.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | LPJG0843GENL |
| Nhà sản xuất | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Tình trạng phần | Hoạt động |
| Loại kết nối | Kết nối RJ45 với từ tính tích hợp |
| Ứng dụng | LAN Ethernet (không PoE) |
| Số cảng | 1x1 Cổng đơn |
| Tốc độ mạng | 10/100/1000 Base-T |
| Loại lắp đặt | Qua lỗ |
| Lắp đặt PCB | Nhập bên |
| Định hướng | 90° góc phải |
| Cấu hình khóa | Bấm xuống |
| Vệ chắn | Với EMI Tabs |
| Chỉ số LED | Xanh / Vàng |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Kích thước (L × W × H) | 0.837" × 0.627" × 0.524" (21.25mm × 15.93mm × 13.30mm) |
| Tuân thủ | RoHS (2011/65/EU) |
| Parameter điện | Điều kiện thử nghiệm / phạm vi tần số | Hiệu suất |
|---|---|---|
| Tỷ lệ xoay | Tiểu học: Tiểu học | 1CT:1CT (± 2%) |
| OCL (Inductance mạch mở) | @100KHz, 0.1V, 8mA DC Bias | 350μH phút |
| Điện áp cô lập Hipot | - | 1500 Vrms Min |
| Mất tích nhập | 1 ~ 65 MHz | -0,5 dB tối đa |
| Mất tích nhập | 65 ~ 100 MHz | -0,8 dB tối đa |
| Mất tích nhập | 100 ~ 125 MHz | -1,2 dB tối đa |
| Mất trở lại (100Ω tải) | 1 ~ 30 MHz | -16 dB Min |
| Mất trở lại (100Ω tải) | 30 ~ 40 MHz | -13,5 dB Min |
| Mất trở lại (100Ω tải) | 40 ~ 50 MHz | -11.5 dB Min |
| Mất trở lại (100Ω tải) | 60 ~ 80 MHz | -10 dB Min |
| Cross Talk | 1 ~ 100 MHz | -30 dB phút |
| Việc từ chối chế độ chung | 1 ~ 100 MHz | -30 dB phút |
| Parameter LED | Điều kiện | Thông số kỹ thuật |
|---|---|---|
| Màu LED bên trái | - | Xanh |
| Độ dài sóng LED bên trái | - | 565nm |
| Màu LED bên phải | - | Màu vàng |
| Độ dài sóng LED bên phải | - | 585nm |
| Điện áp phía trước (VF) | @ 20mA | 1.8V ~ 2.6V |
| Dòng điện rò rỉ ngược (IR) | @ 5V | 10μA tối đa |
Bộ kết nối LPJG0843GENL Gigabit RJ45 được chế tạo bằng vật liệu công nghiệp để đảm bảo độ bền cơ học và hiệu suất điện ổn định.
| Thành phần vật liệu | Thông số kỹ thuật |
|---|---|
| Vật liệu nhà ở | Thermoplastic PBT + 30% Sợi thủy tinh |
| Đánh giá khả năng cháy | UL94V-0 |
| Vật liệu tiếp xúc | Phosphor Bronze (C5210R-EH), 0,35mm |
| Bọc tiếp xúc | Vàng trên Nickel, Min 6μ "Vàng |
| Vật liệu chân | Đồng (C2680R-H), 0,35mm |
| Vật liệu bảo vệ | Thép không gỉ (SUS 201-1/2H), 0,2mm |
| Nhiệt độ hàn sóng | 265°C tối đa trong 5 giây |
Sử dụng đầu nối RJ45 với từ tính tích hợp mang lại một số lợi thế so với các giải pháp biến áp riêng biệt:
Đối với các ứng dụng Gigabit Ethernet, các đầu nối RJ45 từ tính tích hợp như LPJG0843GENL cung cấp một giải pháp giao diện mạng hiệu quả và chi phí hiệu quả.
LPJG0843GENL là một đầu nối RJ45 một cổng với từ tính 1000 Base-T tích hợp được thiết kế cho các ứng dụng mạng Gigabit Ethernet.
Nó hỗ trợ truyền Ethernet 10/100/1000 Base-T.
Mô hình này được thiết kế cho các ứng dụng LAN Ethernet không phải PoE.
Nó sử dụng cấu hình lắp đặt PCB lối vào bên với định hướng góc phải 90 °.
Nó bao gồm các tab EMI và một tấm chắn thép không gỉ để bảo vệ EMI tốt hơn.
Bộ kết nối bao gồm các chỉ báo LED màu xanh lá cây và vàng.
