| Midcom PN: | JX10-0061NL | Xuất xứ Trung Quốc: | SM-LPJ6011BBNL |
|---|---|---|---|
| ứng dụng: | Embedded Computing | Thể loại: | Rj45 Magjack nhanh |
| Port: | Độc thân | Hipot: | 1500V |
| Điểm nổi bật: | rj45 with magnetics,rj45 magnetic jack |
||
Xung JX10-0061NL | ||||||||||||||||||||||||||||||||
Số phần nhà giao dịch | JX10-0061NL |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sản xuất tại Trung Quốc | SM-LPJ6011BBNL | |||||||||||||||||||||||||||||||
nhà chế tạo | LINK-PP Trung Quốc | |||||||||||||||||||||||||||||||

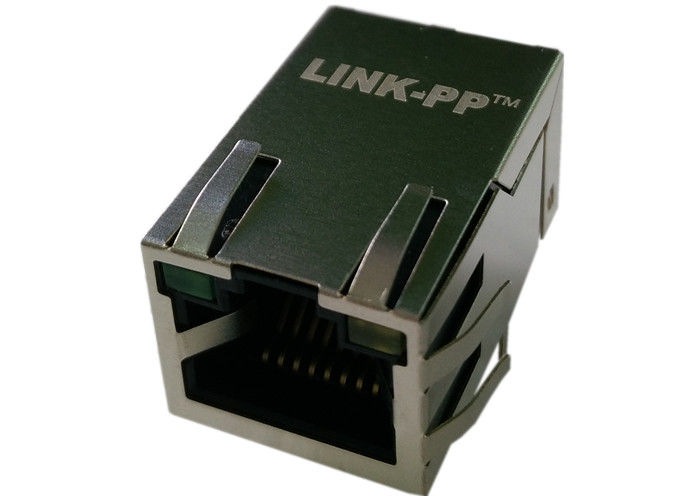

Sự miêu tả | Rj45 Magnetics tích hợp | |||||||||||||||||||||||||||||||
Tài liệu có sẵn | PDF / 3D / Bước / IGS / Giá / Chéo | |||||||||||||||||||||||||||||||
Số lượng hiện có sẵn | 2.000 chiếc hoặc 4 tuần | |||||||||||||||||||||||||||||||
JX10-0061NL THỬ NGHIỆM THỬ NGHIỆM (25 ± 5 ℃)
1.TR:(100KHz,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.OCL: (100KHz, 100mV, 8mA, DC Bias)
Mã PIN: (P1, P2), (P7, P8) = 350uH MIN
3. HIPOT:
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC ĐỂ 60 GIÂY
Mã PIN (P7, P6, P8) TO (J3, J6) = 1500VAC ĐỂ 60 GIÂY
4. NGUYÊN NHÂN NGUYÊN NHÂN:
-1.0dB MAX @ 0.3MHz đến 100MHz
5.MỘT CHẤT LƯỢNG:
-20dB MIN @ 1MHz tới 10MHz
-16dB MIN @ 10MHz đến 30MHz
-12dB MIN @ 30MHz đến 60MHz
-10dB MIN @ 60MHz đến 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz đến 30MHz
-35dB MIN @ 30MHz đến 60MHz
-30dB MIN @ 60MHz đến 100MHz
7.COMMON TO COMMON MODE REJECTION:
-30dB MIN @ 1MHz đến 50MHz
-20dB MIN @ 50MHz đến 150MHz
8.OPERATING NHIỆT ĐỘ: -40 ℃ ～ + 85 ℃.
