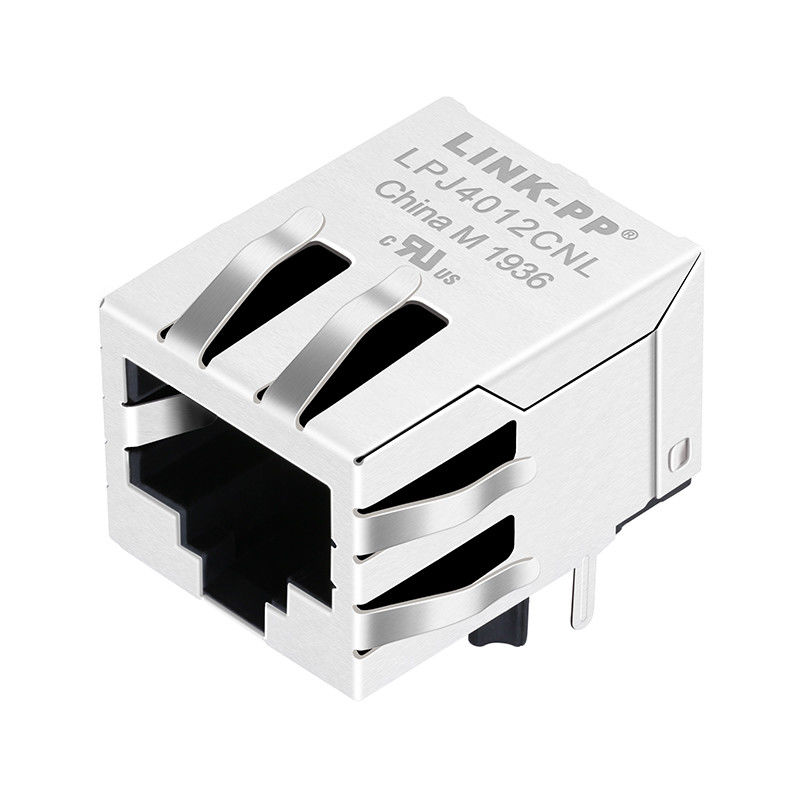

5-2301994-4 Công nghiệp RJ45 Magjack với từ tính tích hợp

Name: 5-2301994-4 Công nghiệp RJ45 Magjack với từ tính tích hợp
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4（LPJ4012CNL）
Price: 0.09 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: LINK-PP

Chứng nhận: UL,ROHS,Reach,ISO

Số mô hình: 5-2301994-4（LPJ4012CNL）

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: Mẫu miễn phí có sẵn

Giá bán: $0.09-$1.85

chi tiết đóng gói: 50 cái / khay, 1200 cái / carton

Thời gian giao hàng: cổ phần

Điều khoản thanh toán: TT, NET30/60/90 Ngày

Khả năng cung cấp: 250000-320000 / tháng

Nhận giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả Sản phẩm

Làm nổi bật:
                                                                                                                                                                                                            5-2301994-4, 100Mbps Industrial RJ45 Magjack, 5-2301994-4 Kết nối cổng đơn RJ45


Loại:	Đầu nối RJ45 một cổng	Cấu hình ma trận cổng:	1x1
Tốc độ dữ liệu:	10/100 Mb/giây	che chắn:	Vâng.
Định hướng gắn kết PCB:	Góc phải	Đánh giá dễ cháy UL:	UL 94V-0
Thể loại hiệu suất:	con mèo 5

Loại:	Đầu nối RJ45 một cổng
Cấu hình ma trận cổng:	1x1
Tốc độ dữ liệu:	10/100 Mb/giây
che chắn:	Vâng.
Định hướng gắn kết PCB:	Góc phải
Đánh giá dễ cháy UL:	UL 94V-0
Thể loại hiệu suất:	con mèo 5

5-2301994-4 Công nghiệp RJ45 Magjack với từ tính tích hợp

Tính năng của 5-2301994-4 Single Port RJ45 Connector:

1Các đặc điểm của loại sản phẩm

Mô-đun Jack & Plug Interface Type: RJ45 với Magnetics tích hợp
Phong cách kết nối mô-đun: Jack
Các tùy chọn ghép đất: PCB và Panel Ground
Kết nối và kết nối kết thúc với: Bảng mạch in

2. Tính năng cấu hình

Loại chỉ số: Không có đèn LED
Cấu hình cổng: 1 x 1 Cổng đơn
Mật độ liên lạc của đầu nối: tiêu chuẩn
Số vị trí: 8
Số lượng vị trí tải: 8
Định hướng gắn PCB: góc phải
Số lượng các tab PCB đất: 2
Số lượng tab mặt đất của bảng: 6
Vị trí mặt đất của bảng điều khiển: trên cùng và bên

3. Đặc điểm cơ thể

Vật liệu khiên: đồng
Vật liệu bọc chắn: Nickel
Định hướng khóa jack mô-đun: Tiêu chuẩn - khóa xuống
Hồ sơ kết nối: Tiêu chuẩn
Địa điểm của PCB Ground Tab: 3,05 mm [.12 in ]
Xếp phủ tấm chắn: Matte
Vật liệu cách nhiệt: LCP
Vật liệu đặc trưng giữ lại PCB: LCP

4. Tính năng liên lạc

Vật liệu lớp phủ vùng kết thúc tiếp xúc PCB: Tin
Vật liệu lớp phủ dưới tiếp xúc: Nickel
Vùng kết thúc tiếp xúc PCB vật liệu mạ kết thúc: Matte
Vật liệu mạ vùng giao phối tiếp xúc: vàng
Vật liệu cơ sở tiếp xúc: Hợp kim đồng
Vỏ liên lạc giao phối Độ dày vật liệu mạ: .76 μm [ 30 μin ]

5. Tính năng chấm dứt

Phương pháp kết thúc: Thông qua lỗ - hàn

6. Đặc điểm nhà ở

Địa điểm nhập cảnh giao phối: Bên
Màu nhà: Đen
Vật liệu lồng: LCP (Liquid Crystal Polymer)

5-2301994-4 ((LPJ4012CNL) Thông số kỹ thuật và trang dữ liệu:

Các thông số kỹ thuật điện @ 25°C
1.Thanh độ xoay±2%):
TX=1CT:1CT RX=1CT:1CT
2. Inductance OCL: 350uH MIN
@100KHz/0.1V 8mA DC Bias
3. Lỗi chèn:
-1,0dB MAX @ 1,0-100MHz
4Lợi nhuận mất:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5- Nói qua qua:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6. Quyết định chế độ thông thường:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7. Thử nghiệm Hipot: 1500Vrms
8. Phạm vi nhiệt độ hoạt động: -40°C đến +85°C

Layout PCB được đề xuất:

5-2301994-4 Công nghiệp RJ45 Magjack với từ tính tích hợp 0

Sơ đồ

5-2301994-4 Công nghiệp RJ45 Magjack với từ tính tích hợp 1

Máy móc

5-2301994-4 Công nghiệp RJ45 Magjack với từ tính tích hợp 2
