Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: JKM-0009NL (LPJ0011BBNL)
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: Các mẫu miễn phí
Giá bán: $0.09-$1.85
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: Khoảng 2 tuần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 6000000 chiếc / tháng
Dòng: |
Kết nối RJ45 với từ tính tích hợp 10/100 Base-T |
Mất chèn:: |
-1.0dB TỐI ĐA @1-65 MHz |
Tỷ lệ lần lượt RX: |
1CT:1CT |
Tỷ lệ lần lượt TX: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1 PHÚT |
Nhiệt độ hoạt động: |
0°C đến +70°C |
Dòng: |
Kết nối RJ45 với từ tính tích hợp 10/100 Base-T |
Mất chèn:: |
-1.0dB TỐI ĐA @1-65 MHz |
Tỷ lệ lần lượt RX: |
1CT:1CT |
Tỷ lệ lần lượt TX: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1 PHÚT |
Nhiệt độ hoạt động: |
0°C đến +70°C |

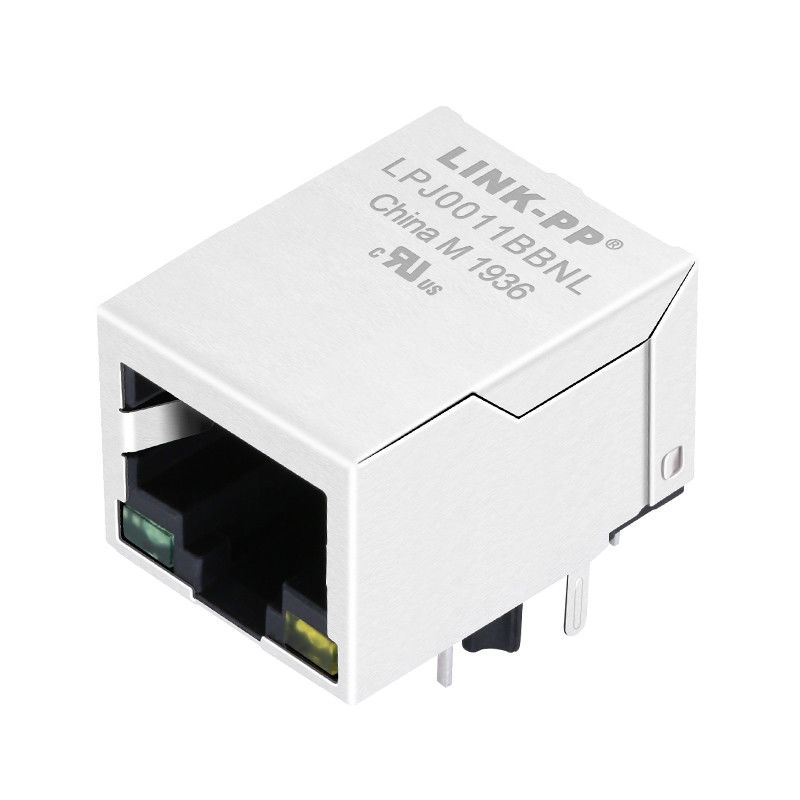

JKM-0009NL LPJ0011BBNL Jack mô-đun RJ45 cổng duy nhất với từ tính tích hợp 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Fast Ethernet
Máy biến đổi RJ45 8P8C pin kết hợp từ tính
Tương đương chéo JKM-0009NL Pin to Pin thay thế hiệu quả về chi phí
Được thiết kế cho các ứng dụng công nghiệp, đáp ứng thông số kỹ thuật IEEE802.3
350μH OCL tối thiểu với dòng bias DC 8mA
Nhiệt độ dao động từ 0°C đến 70°C
| Số phần LINK-PP | LPJ0011BBNL |
| Nhịp timSố phần | JKM-0009NL |
| Xe ô tô (Vâng/Không) | Không. |
| Tỷ lệ dữ liệu | 100BASE-TX |
| Số cảng | 1x1 |
| Định hướng tab | Bỏ xuống. |
| Đèn LED màu (L/R) |
Màu xanh lá cây/màu vàng |
| Lắp đặt | THT |
| PoE | Không có |
| Phong cách kết nối | Nhập bên |
| Vệ chắn | Được bảo vệ |
| Chiều dài |
21.34mm
|
| Chiều rộng | 16mm |
| Chiều cao | 13.59mm |
Vật liệu khiên: đồng
Chiếc khiên hoàn thiện: 20-40m inch Nickel trên 10-20mils đồng
Vật liệu tiếp xúc: Phosphor Bronze
Khu vực bọc tiếp xúc: Bọc đáy nickel và bọc vàng chọn lọc 15μ inch
Khu vực hàn liên lạc: Tin mat finish
Vật liệu nhà: Nhiệt nhựa
Thông số kỹ thuật của vỏ: UL 94 V-0
MSL: 1
1. Lực giao phối(MAX): 5lbs./2.268kgs.
2. Lực lượng không kết hợp(MAX): 5lbs./2.268kg.
3. Sức bền: 750 Nhập
4. Cắm vào Jack giữ(MIN): 20lbs./9.075kg.
1Ưu tiên đặt tầng mặt đất. Nếu có thể, đường nối kết / mô-đun riêng biệt chân mặt đất để khung / mặt đất tương tự.
2Sử dụng BST (các điện trở 75Ω và nắp điện áp cao để kết nối khung gầm) để kết thúc CT bên cáp là tốt nhất cho hiệu suất EMI (bao gồm trong hầu hết các giải pháp kết nối).
3. Giữ dấu vết tín hiệu từ PHY đến kết nối / mô-đun riêng biệt càng ngắn càng tốt. Nếu dấu vết vượt quá 3-4 inch, hãy chú ý đến sự mất cân bằng trở ngại đường dây.
4Theo các ghi chú ứng dụng của nhà sản xuất PHY cho bố trí thêm.
