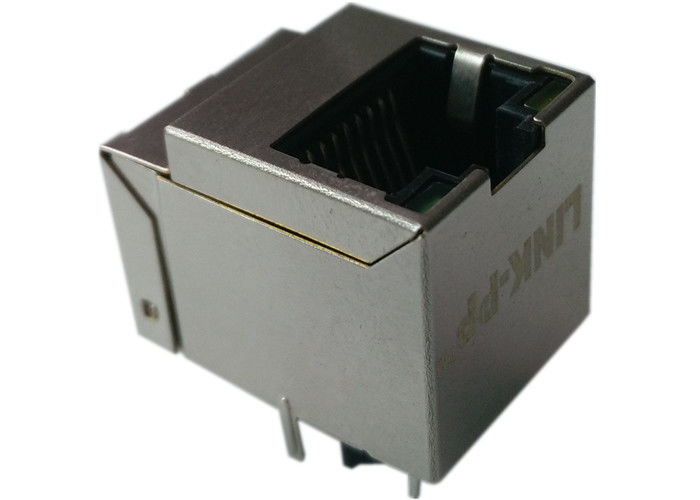

7499010122 10/100 Base-T RJ45 Dọc WE 2250V DC Hipot AutoMDIX

Khám phá 7499010122 nối thẳng đứng RJ45 với bộ biến áp LAN tích hợp cho 10/100 ứng dụng Base-T.và hiệu suất điện đáng tin cậy.

Các đặc điểm chính của 7499010122 đầu nối RJ45 dọc

• Tích hợpMáy biến đổi LANcho các ứng dụng 10/100 Base-T
• Dọclắp đặt lỗ xuyên để thiết kế PCB tiết kiệm không gian
• Cấu hình 1x1, 8P8C bố trí tiếp xúc
• Được bảo vệthiết kế bảo vệ tiếng ồn tốt hơn
• Có khả năng tự động MDIXcho kết nối Ethernet linh hoạt
• Hỗ trợIEEE 802.3uứng dụng 10/100Base-TX phù hợp
• Nhóm hiệu suất hạng 5
• Hồ sơ UL: E472316
• Lớp thermoplastic UL 94V-0để bảo vệ chống cháy
• 50μ "nickel trên tấm chắn hợp kim đồngđể tăng độ bền
• 30μ" mạ vàngtrên khu vực tiếp xúc để có hiệu suất tiếp xúc đáng tin cậy

Thông số kỹ thuậtcủa 7499010122 Vertical WE RJ45

1. Thông số kỹ thuật chung

2. Thông số kỹ thuật cơ khí & vật liệu

4- Điều kiện môi trường và hoạt động

5Các thông số kỹ thuật LED

Bảng dữ liệu của 7499010122 Jack RJ45 dọc

7499010122 Bảng dữ liệu - Kích thước

7499010122 Bảng dữ liệu - Thông số kỹ thuật hàn

7499010122 Bảng dữ liệu - sơ đồ

Hiệu suất điện của 7499010122 Jack RJ45 dọc

Bộ kết nối RJ45 dọc 7499010122 được thiết kế cho hiệu suất điện ổn định trong mạch 10/100 Base-T.

1. Khả năng dẫn điện:350 μH phút.

2- Tỷ lệ quay:11:1 (Tx) / 1:1 (Rx), ±2%

3. Lỗi chèn:-1,0 dB tối đa ở 1 ¢65 MHz

4Lợi nhuận mất:

-18 dB min. ở 1 ≈ 30 MHz

-16 dB min. ở tần số 30-45 MHz

-14 dB min. ở tần số 45-60 MHz

-12 dB min. ở tần số 60~80 MHz

5. Quyết định chế độ thông thường:-35 dB min. ở 1 ‰ 100 MHz

6- Giao tiếp qua đường:-35 dB min. ở 1 ‰ 100 MHz

Kết nối RJ45 dọc cho thiết kế Ethernet đáng tin cậy

Nếu dự án của bạn đòi hỏi mộtBộ kết nối RJ45 dọc với từ tính tích hợp, 7499010122 cung cấp một giải pháp đáng tin cậy cho10/100Base-TXthiết kế.cấu trúc dọc xuyên lỗ,Xây dựng được bảo vệ, vàHiệu suất loại 5làm cho nó trở thành một lựa chọn thực tế cho các nhà sản xuất cần kết nối ổn định và tích hợp PCB hiệu quả.

Số phần7499010122đặc biệt quan trọng đối với các kỹ sư, nhóm mua sắm và người mua đang tìm kiếm mộtđầu nối RJ45 tích hợp dọchỗ trợ các ứng dụng Ethernet với hiệu suất nhất quán và cấu trúc vật liệu được phê duyệt.

Câu hỏi thường gặp Khoảng 7499010122

Các7499010122 Bộ kết nối RJ45 dọclà một giải pháp Ethernet nhỏ gọn, được bảo vệ, tích hợp được xây dựng cho10/100 Base-Tứng dụng.Hỗ trợ tự động MDIX, tuân thủ IEEE 802.3u, gắn thẳng đứng qua lỗ và đặc điểm điện đáng tin cậy, nó là một lựa chọn thông minh cho phần cứng mạng đòi hỏi một giao diện RJ45 bền và hiệu quả.

1. 7499010122 Vertical RJ45 Connector được sử dụng để làm gì?

7499010122 được sử dụng trong10/100 Ứng dụng Ethernet Base-Ttrong đó mộtkết nối RJ45 tích hợp với bộ biến ápcần thiết cho các thiết kế mạng ở cấp bảng điều khiển.

2Các kết nối 7499010122 được bảo vệ?

Vâng, số 7499010122 làđầu nối RJ45 được bảo vệ, giúp cải thiện bảo vệ chống lại nhiễu điện từ.

3Máy 7499010122 có hỗ trợ Auto MDIX không?

Vâng, đầu nối này làCó khả năng tự động MDIX, làm cho nó phù hợp với kết nối Ethernet linh hoạt trong các hệ thống tương thích.

4Nó sử dụng loại gắn kết nào?

Nó sử dụng mộtkiểu gắn thẳng đứng bằng lỗ xuyênvới kết thúc hàn.

5. 7499010122 có phù hợp với các ứng dụng loại 5 không?

Có, nó được chỉ định là mộtNhóm hiệu suất hạng 5đầu nối.
