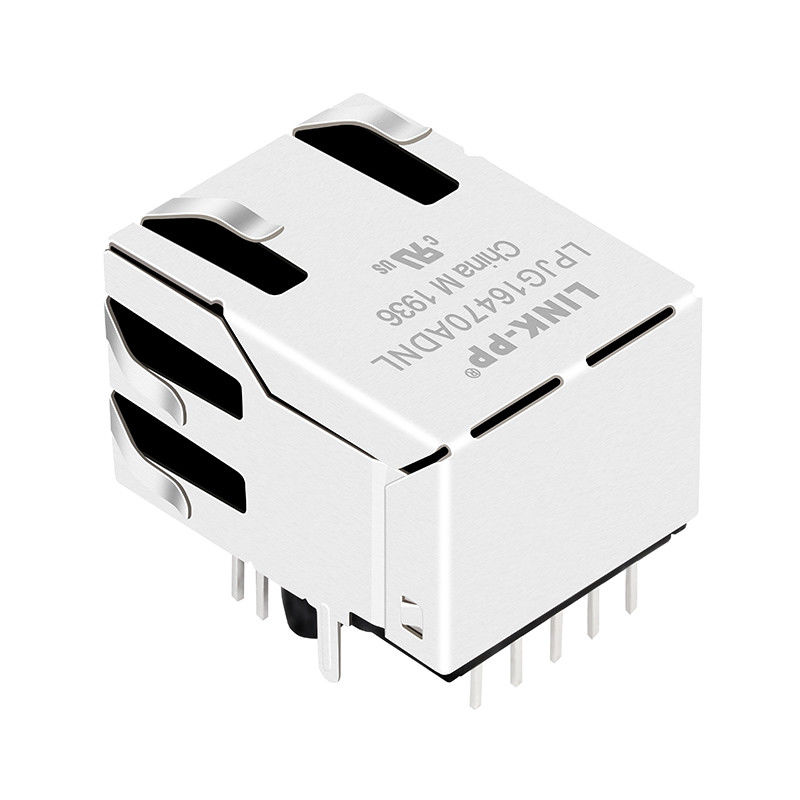

JXD1-0001NL | LPJG16470ADNL từ RJ45 Jack Gig_Ethernet kết nối

Tổng quan về Giắc RJ45 từ tính JXD1-0001NL

1. Thông tin sản phẩm

• Model: JXD1-0001NL
• Mô tả sản phẩm: CONN, RJ45, 1X1, 1GD, 1:1, TU (Đầu nối Gigabit RJ45 một cổng với biến áp)
• Chứng nhận: Tuân thủ RoHS

2. Loại đầu nối và hiệu suất

• Loại đầu nối: Giắc RJ45 với từ tính tích hợp
• Số cổng: 1x1 Cổng
• Hỗ trợ tốc độ: 1000 Base-T (Gigabit Ethernet)
• Định hướng lắp: Tab Up, Lắp bên
• Mức PoE: Không PoE


3. Đặc điểm vật lý

• Phương pháp lắp: Xuyên lỗ
• Vật liệu đầu nối:
• Vỏ: Vật liệu nhựa nhiệt dẻo màu đen, xếp hạng chống cháy UL94 V-0
• Che chắn: Đồng thau, mạ niken
• Tiếp điểm: Đồng phosphor
• Mạ tiếp điểm: Mạ vàng chọn lọc, độ dày tối thiểu 30 micro-inch trong khu vực tiếp xúc
• Kích thước:
• Chiều rộng: 15.75 mm
• Chiều cao: 13.80 mm
• Chiều sâu: 21.50 mm
• Khoảng cách chân: 2.54 mm

4. Đặc tính điện

• Tỷ lệ vòng biến áp: 1:1 (Tỷ lệ vòng 1.0 @100kHz)
• Độ chính xác tỷ lệ vòng:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Độ tự cảm sơ cấp: 350μH TỐI THIỂU @100kHz, 0.1V RMS DC BIAS
• Điện trở DC: 1.2 OHMS TỐI ĐA
• Tổn hao chèn:
• 1-100 MHz: -1.0dB TỐI ĐA
• 100-125 MHz: -1.2dB TỐI ĐA
• Tổn hao phản hồi:
• 1-40 MHz: -16dB TỐI THIỂU
• 40-80 MHz: -10dB TỐI THIỂU
• 80-100 MHz: -8dB TỐI THIỂU
• Xuyên âm: 1-100MHz: -30dB TỐI THIỂU
• Suy giảm chế độ chung: 1-100MHz: -30dB TỐI THIỂU
• Điện áp cách ly: Phía PHY đến phía đường truyền:2250VDC


5. Chỉ báo LED

• Cấu hình LED: LED hai màu
• Màu sắc và thông số kỹ thuật LED:
• Xanh lục: 565nm, 20mA, 2.4V(Vmax), 2.2V(Typ)
• Vàng: 590nm, 20mA, 2.5V(Vmax), 2.1V(Typ)
• Chân LED:
• Xanh lục: P11(+), P12(-)
• Vàng: P13(+), P14(-)

6. Thông số kỹ thuật môi trường

• Phạm vi nhiệt độ hoạt động: -40°C đến +85°C
• Phạm vi nhiệt độ lưu trữ: -40°C đến +85°C
• Nhiệt độ hàn: Quy trình hàn sóng, nhiệt độ đỉnh 260°C tối đa, 10 giây tối đa

7. Thông tin đóng gói

• Phương pháp đóng gói: Khay
• Số lượng đóng gói tiêu chuẩn: 50 chiếc/khay
• Số lượng mỗi hộp: 1200 chiếc/hộp

8. Định nghĩa chân

• P1-P8: Chân tín hiệu Ethernet
• P9-P10: Không sử dụng
• P11-P12: LED xanh lục
• P13-P14: LED vàng
• J1-J8: Chân giao diện RJ45

9. Tuân thủ và chứng nhận

• RoHS: Tuân thủ Chỉ thị RoHS
• FCC: Tuân thủ Quy tắc và Quy định FCC Phần 68

Ghi chú ứng dụng

• Thích hợp cho tự động hóa công nghiệp, Internet of Things công nghiệp và hệ thống điều khiển công nghiệp
• Hỗ trợ tiêu chuẩn IEEE 802.3
• Nên sử dụng quy trình hàn sóng

Bảng dữ liệu JXD1-0001NL - SƠ ĐỒ

Bảng dữ liệu JXD1-0001NL - Bố cục PCB
