Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 7490100110A
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$1.25
chi tiết đóng gói: T&R
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Loạt: |
Máy biến áp SMT WE-LAN 10/100 Base-TX |
Số phần:: |
7490100110A |
Tiêu chuẩn: |
10/100BASE-TX |
Cổng: |
1 |
Bưu kiện: |
smt |
Nhiệt độ hoạt động:: |
0 °C đến +70 °C |
Điện áp cách ly: |
1500V (RMS) |
Điện cảm: |
350 Phahh |
Loạt: |
Máy biến áp SMT WE-LAN 10/100 Base-TX |
Số phần:: |
7490100110A |
Tiêu chuẩn: |
10/100BASE-TX |
Cổng: |
1 |
Bưu kiện: |
smt |
Nhiệt độ hoạt động:: |
0 °C đến +70 °C |
Điện áp cách ly: |
1500V (RMS) |
Điện cảm: |
350 Phahh |

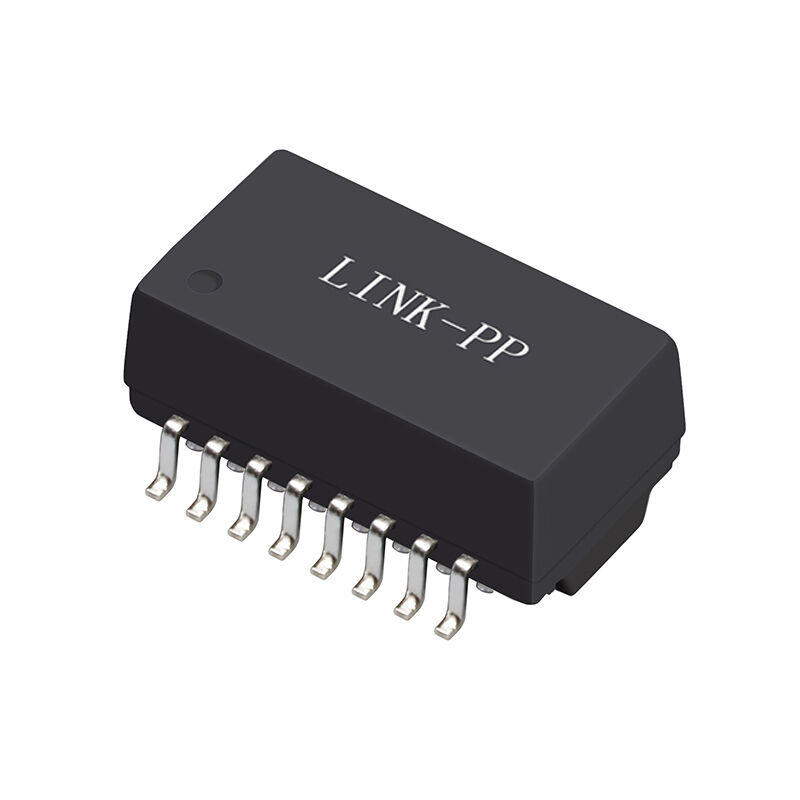

Chuyển biến LAN 7490100110A là một mô-đun từ tính LAN 10/100BASE-TX cổng duy nhất được thiết kế cho thiết bị mạng Ethernet. Nó có độ điện dẫn tối thiểu 350 μH, điện áp cô lập 1500 V RMS,và 1Tỷ lệ xoay 1: 1 (± 3%), đảm bảo truyền tín hiệu ổn định và cách ly điện đáng tin cậy.
Bộ biến áp hỗ trợ tốc độ dữ liệu Ethernet 10/100 Mbps, hoạt động trong phạm vi nhiệt độ từ 0 °C đến +70 °C và được xây dựng trong một gói SMT nhỏ gọn cho các thiết kế PCB mật độ cao.Với tổn thất chèn thấp (-1.1 dB tối đa), mất tích trở lại tối ưu và từ chối khác biệt mạnh mẽ với chế độ thông thường, 7490100110A phù hợp cho các công cụ chuyển mạch Ethernet, bộ định tuyến, thiết bị mạng công nghiệp,và giao diện LAN nhúng.
7490100110A này đảm bảo tính toàn vẹn tín hiệu tuyệt vời, ngăn chặn EMI và truyền dữ liệu đáng tin cậy cho các ứng dụng Ethernet 10/100. Nó được tối ưu hóa cho bố cục PCB nhỏ gọn, phù hợp với chuyển mạch,bộ định tuyến, và các thiết bị mạng công nghiệp.
| Tài sản | Điều kiện thử nghiệm | Giá trị | Đơn vị | Sự khoan dung |
|---|---|---|---|---|
| Khả năng dẫn điện (L) | 100 kHz / 100 mV @ 8 mA DC bias | 350 | μH | - Min. |
| Năng lượng thử nghiệm cách nhiệt (VT) | 1 phút | 1500 | V (RMS) | - Min. |
| Mất tích nhập (IL) | 1-100 MHz | - Một.1 | dB | Tối đa. |
| Mất lợi nhuận (RL) | 1-30 MHz @ 100 Ω | - 18 | dB | - Min. |
| 30-60 MHz @ 100 Ω | - 14 | dB | - Min. | |
| 60-80 MHz @ 100 Ω | - 12 | dB | - Min. | |
| 80-100 MHz @ 100 Ω | - 10 | dB | - Min. | |
| Tỷ lệ từ chối chế độ khác biệt với chế độ thông thường (DCMR) | 1-30 MHz | - 38 | dB | - Min. |
| 30-60 MHz | - 38 | dB | - Min. | |
| 60-100 MHz | - 30 | dB | - Min. | |
| Crosstalk (CT) | 1-60 MHz | -40 | dB | - Min. |
| 60-100 MHz | - 35 | dB | - Min. | |
| Tỷ lệ quay (n) | ️ | 1:1 | ️ | ± 3% |
| Tỷ lệ dữ liệu | ️ | 10/100BASE-TX | ️ | ️ |
Bằng cách chọn 7490100110A LAN Transformer, các kỹ sư được hưởng lợi từ:
Bộ biến áp này lý tưởng cho các ứng dụng đòi hỏi hiệu suất nhất quán, kích thước nhỏ gọn và cách ly mạng mạnh mẽ.
Nâng cấp thiết kế Ethernet của bạn ngay hôm nayLINK-PP LAN Magneticscho LAN Transformer và từ tính mạng liên quan.
