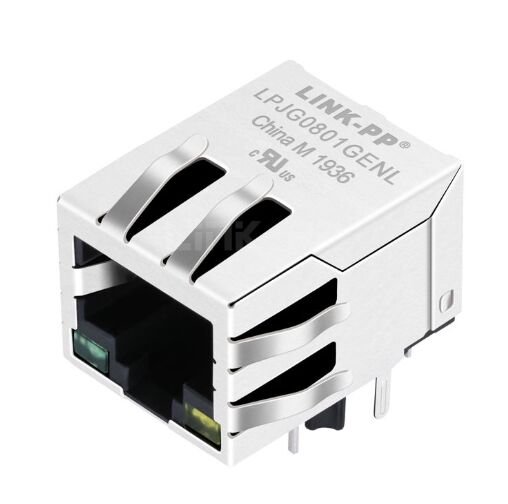

48F-01GYD2NL 1000BASE-T RJ45 Jack Từ Cổng Đơn Xuyên Lỗ

48F-01GYD2NL là một cổng RJ45 MagJack 1000BASE-T với nam châm tích hợp, gói xuyên lỗ, tuân thủ RoHS và lớp mạ vàng 6u” để kết nối Ethernet đáng tin cậy.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Tổng quan

các48F-01GYD2NL RJ45 1000BASE-T MagJacklà mộtĐầu nối Ethernet mô-đun một cổng có nam châm tích hợpđược thiết kế cho hiệu suất mạng Gigabit ổn định. Cái nàyqua lỗ jack RJ45được xây dựng cho các ứng dụng LAN đòi hỏi tính toàn vẹn của tín hiệu, hiệu suất EMI và độ bền lâu dài.

VớiTuân thủ RoHS,mạ vàng 6u”, và mạnh mẽthiết kế lắp xuyên lỗ, cái48F-01GYD2NLrất phù hợp cho các thiết bị mạng đòi hỏi độ tin cậyKết nối Ethernet 1000BASE-Tở định dạng nhỏ gọn và thân thiện với sản xuất.

Tại sao chọn MagJack 48F-01GYD2NL RJ45?

các48F-01GYD2NL 1000 BASE-T RJ45 MagJackkết hợp giắc cắm mô-đun và chức năng biến áp từ thành một thành phần tích hợp. Điều đó giúp đơn giản hóa thiết kế PCB, giảm không gian bo mạch và nâng cao hiệu quả lắp ráp.

Những ưu điểm chính bao gồm:

• Từ tính tích hợp choEthernet 1000BASE-T
• Cổng đơn RJ45thiết kế cho bố cục nhỏ gọn
• Gói xuyên lỗđể gắn PCB an toàn
• Phiên bản RoHScho các thiết kế phù hợp với môi trường
• mạ vàng 6u”để cải thiện độ tin cậy của liên lạc
• Hỗ trợ đèn LED cho chỉ báo liên kết/hoạt động
• Được thiết kế để hoạt động ổn định trên các môi trường công nghiệp và mạng

48F-01GYD2NL RJ45 có từ tính Thông số kỹ thuật

Thông số kỹ thuật

Thông số điện ở 25°C

Được thiết kế để truyền Gigabit Ethernet đáng tin cậy,Đầu nối RJ45 48F-01GYD2NL có nam châmmang lại hiệu suất điện mạnh mẽ trên dải tần số cần thiết.

1. Tỷ lệ lượt:1CT:1CT (±5%)

2. Độ tự cảm:Tối thiểu 350 μH ở 100 kHz, 0,1 V, 8 mA

3. Mất chèn:-1,2 dB tối đa (0,3–100 MHz)

4. Mất hoàn trả:

• -16 dB tối thiểu (1–30 MHz)
• -13,5 dB tối thiểu (40 MHz)
• -11,5 dB tối thiểu (50 MHz)
• -10 dB tối thiểu (60–80 MHz)

5. Nhiễu xuyên âm:

• -40 dB tối thiểu (30 MHz)
• -36 dB tối thiểu (60 MHz)
• -30 dB tối thiểu (100 MHz)

6. Từ chối chế độ chung:

• -35 dB tối thiểu (30 MHz)
• -32 dB tối thiểu (60 MHz)
• -30 dB tối thiểu (100 MHz)

7. Điện áp Hi-Pot/Cách ly:1500 Vrms / 0,5 mA / 60 giây hoặc 1650 Vrms / 0,5 mA / 2 giây

Bảng dữ liệu 48F-01GYD2NL

48F-01GYD2NL RJ45 Bảng dữ liệu - Cơ khí

Bảng dữ liệu đầu nối RJ45 48F-01GYD2NL - Sơ đồ

Vật liệu và xây dựng 48F-01GYD2NL Chi tiết

các48F-01GYD2NL MagJackđược chế tạo bằng vật liệu bền để hỗ trợ tuổi thọ lâu dài và hiệu suất điện ổn định.

Vật liệu chính

• Vật liệu nhà ở:Nylon 66, UL94V-0, màu đen
• Chèn vật liệu:Đồng Phosphor C5210 EH, độ dày 0,35 mm
• Chèn cơ sở:PBT GF, UL94V-0
• Chất liệu bảng:PBT GF, UL94V-0
• Tài liệu liên hệ:Đồng Phosphor C5210 EH, độ dày 0,35 mm
• Lá chắn kim loại:Đồng thau C2680 mạ niken

mạ

• Niken
• 100% thiếc
• Mạ vàng có sẵn từ3u” đến 50u”, với6u”được chỉ định cho phiên bản này

Bố cục đèn LED và chân cắm

Cái nàycổng đơn RJ45 MagJackbao gồm hỗ trợ đèn LED để chỉ báo trạng thái mạng. Bản vẽ cho thấyđèn LED bên tráiVàđèn LED bên phảivị trí, làm cho nó phù hợp với các thiết kế cần phản hồi hoạt động/liên kết trực quan rõ ràng.

Sơ đồ cũng chỉ ra các kết nối máy biến áp tích hợp và nối đất bằng tấm chắn, hỗ trợ triển khai PCB thực tế cho giao diện Gigabit Ethernet.

Hồ sơ hàn sóng được đề xuất

Để lắp ráp, các điều kiện hàn sóng được khuyến nghị là:

• Nhiệt độ cao nhất (TP):250 ± 10°C
• Thời gian nhiệt độ cao nhất:Tối đa 5 giây

Những điều kiện này giúp hỗ trợ hiệu suất hàn đáng tin cậy trong quá trình sản xuất.

Câu hỏi thường gặp về 48F-01GYD2NL qua lỗ RJ45 MagJack

Nếu bạn đang tìm kiếm một1000BASE-T RJ45 MagJack đáng tin cậy, cái48F-01GYD2NLcung cấp sự kết hợp mạnh mẽ giữa từ tính tích hợp, độ ổn định xuyên lỗ, tuân thủ RoHS và lớp mạ tiếp xúc bền bỉ. Đây là sự lựa chọn thiết thực cho các thiết kế Gigabit Ethernet cần hiệu suất tín hiệu đáng tin cậy, chỉ báo LED rõ ràng và tuổi thọ lâu dài.

1. 48F-01GYD2NL là gì?

các48F-01GYD2NLlà mộtcổng đơn RJ45 MagJackvới từ tính tích hợp choEthernet 1000BASE-Tứng dụng.

2. 48F-01GYD2NL có phù hợp với Gigabit Ethernet không?

Đúng. Nó được thiết kế cho1000BASE-Thiệu suất cao, làm cho nó phù hợp với các thiết kế Gigabit Ethernet.

3. Đầu nối RJ45 này có hỗ trợ đèn LED không?

Đúng. Bản vẽ cơ khí cho thấyđèn LED trái và phảihỗ trợ chỉ báo trạng thái mạng.

4. 48F-01GYD2NL có tuân thủ RoHS không?

Đúng. Phiên bản này được chỉ định là mộtPhiên bản RoHS.

5. Kiểu lắp là gì?

các48F-01GYD2NL MagJacksử dụng mộtxuyên qua lỗgói để đính kèm PCB an toàn.
