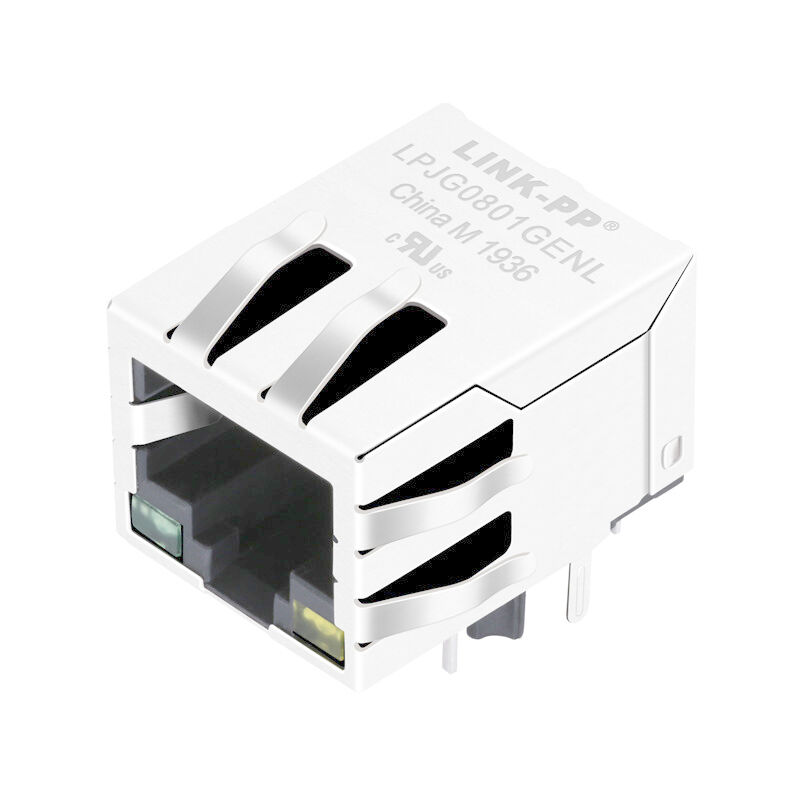

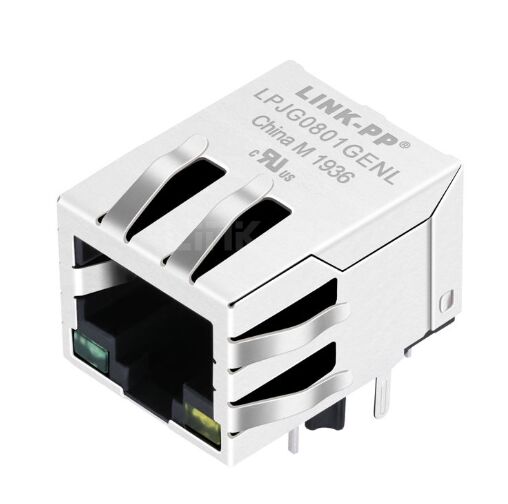

48F-01GYD2NL 1000BASE-T RJ45 Jack Từ Cổng Đơn Xuyên Lỗ

48F-01GYD2NL là một cổng RJ45 MagJack 1000BASE-T đơn với nam châm tích hợp, gói xuyên lỗ, tuân thủ RoHS và mạ vàng 6u” cho kết nối Ethernet đáng tin cậy.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Tổng quan

5. Loại gắn là gì?48F-01GYD2NL RJ45 1000BASE-T MagJack48F-01GYD2NLđầu nối Ethernet mô-đun cổng đơn với nam châm tích hợp được thiết kế cho hiệu suất mạng Gigabit ổn định. Cái giắc cắm RJ45 xuyên lỗ này được chế tạo cho các ứng dụng LAN đòi hỏi khắt khe, nơi tính toàn vẹn tín hiệu, hiệu suất EMI và độ bền lâu dài là quan trọng.

Với tuân thủ RoHS, cho các thiết kế tuân thủ môi trường, và một thiết kế gắn xuyên lỗMagJack RJ45 1000BASE-T đáng tin cậyCái rất phù hợp cho các thiết bị mạng yêu cầu kết nối Ethernet 1000BASE-T đáng tin cậy ở định dạng nhỏ gọn và thân thiện với sản xuất.

Tại sao chọn 48F-01GYD2NL RJ45 MagJack?

5. Loại gắn là gì?48F-01GYD2NL 1000 BASE-T RJ45 MagJack kết hợp các chức năng của giắc cắm mô-đun và máy biến áp từ tính thành một thành phần tích hợp. Điều đó giúp đơn giản hóa thiết kế PCB, giảm không gian bo mạch và cải thiện hiệu quả lắp ráp.

Các lợi ích chính bao gồm:

• Nam châm tích hợp cho với nam châm tích hợp cho các ứng dụng
• Thiết kế RJ45 cổng đơn
• cho bố cục nhỏ gọnGói xuyên lỗ
• Có. Phiên bản này được chỉ định là Phiên bản RoHS
• cho các thiết kế tuân thủ môi trườngMạ vàng 6u”
• để cải thiện độ tin cậy của tiếp điểm
• Hỗ trợ LED để chỉ báo liên kết/hoạt động

Được thiết kế để hoạt động ổn định trong môi trường công nghiệp và mạng 48F-01GYD2NL RJ45 có nam châm

Thông số kỹ thuật

Xanh lá bên trái và Vàng bên phải

Thông số kỹ thuật điện ở 25°CĐược thiết kế để truyền Ethernet Gigabit đáng tin cậy, đầu nối RJ45 48F-01GYD2NL có nam châm

mang lại hiệu suất điện mạnh mẽ trên dải tần số yêu cầu.1. Tỷ lệ vòng dây:

1CT:1CT (±5%)2. Độ tự cảm:

Tối thiểu 350 μH ở 100 kHz, 0.1 V, 8 mA3. Suy hao chèn:

Tối đa -1.2 dB (0.3–100 MHz)

• 4. Suy hao phản xạ:
• -16 dB tối thiểu (1–30 MHz)
• -13.5 dB tối thiểu (40 MHz)
• -11.5 dB tối thiểu (50 MHz)

-10 dB tối thiểu (60–80 MHz)

• 5. Xuyên âm:
• -40 dB tối thiểu (30 MHz)
• -32 dB tối thiểu (60 MHz)

-30 dB tối thiểu (100 MHz)

• 6. Loại bỏ chế độ chung:
• -35 dB tối thiểu (30 MHz)
• -32 dB tối thiểu (60 MHz)

-30 dB tối thiểu (100 MHz)7. Điện áp Hi-Pot / Cách ly:

 1500 Vrms / 0.5 mA / 60 giây hoặc 1650 Vrms / 0.5 mA / 2 giây

Datasheet 48F-01GYD2NL

Datasheet 48F-01GYD2NL RJ45 - Cơ khí

Datasheet Đầu nối 48F-01GYD2NL RJ45 - Sơ đồ mạch Vật liệu và cấu tạo 48F-01GYD2NL

5. Loại gắn là gì?Cái 48F-01GYD2NL MagJack

được chế tạo bằng vật liệu bền bỉ để hỗ trợ tuổi thọ dài và hiệu suất điện nhất quán.

• Vật liệu chínhVật liệu vỏ:
• Nylon 66, UL94V-0, đenVật liệu tiếp điểm:
• Đồng đỏ C5210 EH, độ dày 0.35 mmVật liệu bo mạch:
• PBT GF, UL94V-0Vật liệu bo mạch:
• PBT GF, UL94V-0Vật liệu tiếp điểm:
• Đồng đỏ C5210 EH, độ dày 0.35 mmTấm chắn kim loại:

Đồng thau C2680 mạ niken

• Mạ
• Niken
• 100% thiếcMạ vàng có sẵn từ 3u” đến 50u”, với 6u”

được chỉ định cho phiên bản này

Bố cục LED và chân cắm là một MagJack RJ45 cổng đơn này bao gồm hỗ trợ LED để chỉ báo trạng thái mạng. Bản vẽ hiển thị vị trí đèn LED bên trái và đèn LED bên phải

, làm cho nó phù hợp với các thiết kế cần phản hồi trực quan rõ ràng về liên kết/hoạt động.

Sơ đồ mạch cũng chỉ ra các kết nối máy biến áp tích hợp và nối đất tấm chắn, hỗ trợ triển khai PCB thực tế cho các giao diện Ethernet Gigabit.

Hồ sơ hàn sóng được đề xuất

• Để lắp ráp, các điều kiện hàn sóng được đề xuất là:Nhiệt độ đỉnh (TP):
• 250 ± 10°CThời gian nhiệt độ đỉnh:

Tối đa 5 giây

Các điều kiện này giúp hỗ trợ hiệu suất hàn đáng tin cậy trong quá trình sản xuất.

Câu hỏi thường gặp về 48F-01GYD2NL MagJack RJ45 xuyên lỗNếu bạn đang tìm kiếm một MagJack RJ45 1000BASE-T đáng tin cậyCái 48F-01GYD2NL

cung cấp sự kết hợp mạnh mẽ giữa nam châm tích hợp, độ ổn định xuyên lỗ, tuân thủ RoHS và mạ tiếp điểm bền bỉ. Đây là một lựa chọn thực tế cho các thiết kế Ethernet Gigabit cần hiệu suất tín hiệu đáng tin cậy, chỉ báo LED rõ ràng và tuổi thọ dài.

5. Loại gắn là gì?Cái 48F-01GYD2NL là một MagJack RJ45 cổng đơn với nam châm tích hợp cho các ứng dụng Ethernet 1000BASE-T

.

2. 48F-01GYD2NL có phù hợp với Ethernet Gigabit không?Có. Nó được thiết kế cho hiệu suất 1000BASE-T

, làm cho nó phù hợp với các thiết kế Ethernet Gigabit.

3. Đầu nối RJ45 này có hỗ trợ đèn LED không?Có. Bản vẽ cơ khí hiển thị hỗ trợ đèn LED trái và phải

để chỉ báo trạng thái mạng.

4. 48F-01GYD2NL có tuân thủ RoHS không?Có. Phiên bản này được chỉ định là phiên bản RoHS

.

5. Loại gắn là gì?Cái 48F-01GYD2NL MagJack sử dụng gói xuyên lỗ
