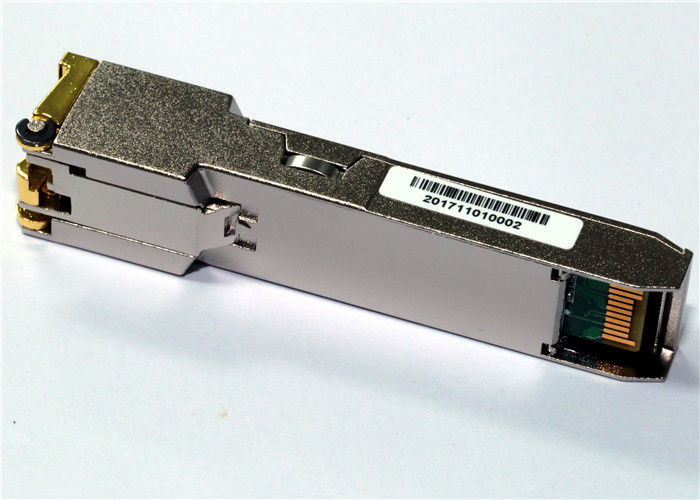

1000Base-T Chỉ thu phát SFP đồng, với giao diện 1Gbps SerDes Nhiệt độ công nghiệp

Tính năng, đặc điểm:

Foot Dấu chân SFP có thể cắm nóng
 Bao vây kim loại hoàn toàn cho EMI thấp
 Tách điện năng thấp
 Bộ kết nối nhỏ gọn RJ-45
 Thông tin sản phẩm chi tiết trong EEPROM
 + 3.3V cung cấp điện đơn
 Truy cập vào lớp vật lý IC thông qua xe buýt nối tiếp 2 dây
 Hoạt động BASE-T 10/100/1000 trong các Hệ thống Máy chủ với Giao diện SGMII
 Tuân thủ SFP MSA
 Tương thích với IEEE Std 802.3TM-2002
 Tuân thủ FCC 47 CFR Phần 15, Hạng B
 Tuân thủ RoHs.
 Nhiệt độ từ -40 ° C đến + 85 ° C

Các ứng dụng:

 1.25 Gigabit Ethernet qua cáp loại 5
 Switch / Route để chuyển đổi / Route Link
 I / O tốc độ cao cho máy chủ tệp

1000Mbps, với giao diện 1Gbps SerDes, cho phép mặc định tự động đàm phán, với chức năng Tx_disable, hỗ trợ Rx_LOS làm chức năng chỉ báo liên kết, cáp xoắn đôi không được che chở (UTP) Loại 5, Khoảng cách truyền 0.1Km, Nhiệt độ -40 ～ 85 ℃

Mô tả:
Bộ thu phát đồng SFP đồng 10/100 / 1000Base-T hoặc 1000Base-T chỉ có bộ thu phát SFP đồng cao
hiệu suất, chi phí hiệu quả mô-đun, phù hợp với các tiêu chuẩn Gigabit Ethernet và 1000BASE-T như
được chỉ định trong IEEE 802. 3-2002 và IEEE 802.3ab, hỗ trợ tốc độ dữ liệu 1000Mb / s lên đến 100 mét
đạt được trên cáp loại 5 xoắn đôi.
Bộ thu phát SFP đồng hỗ trợ các liên kết dữ liệu song công toàn bộ 1000 Mb / s với biên độ xung 5 cấp
Tín hiệu điều chế (PAM). Tất cả bốn cặp trong cáp được sử dụng với tỷ lệ biểu tượng ở 250Mb / s trên mỗi cặp.
Bộ thu phát SFP đồng cung cấp thông tin ID nối tiếp chuẩn tuân thủ SFP MSA,
có thể được truy cập với địa chỉ của A0h thông qua giao thức EEPROM nối tiếp CMOS 2 dây. IC vật lý có thể
cũng được truy cập thông qua xe buýt nối tiếp 2 dây tại địa chỉ ACh. Địa chỉ của PHY là 1010110x, trong đó x là
bit R / W.

Ghi chú:
1. Khả năng đàm phán tự động LP-GE2-TAXX là SGMII không có đồng hồ Với thương lượng tự động SGMII quảng cáo tất cả các khả năng và thích làm chủ với đồng 10/100 / 1000Mbps, hoạt động BASE-T 10/100/1000 yêu cầu hệ thống máy chủ phải có Giao diện SGMII không có đồng hồ. và tự động thương lượng quảng cáo tất cả các khả năng 10/100 / 1000Mb / giây
2. Khả năng đàm phán tự động LP-GE1-TAXX là SERDES mà không có sự thỏa thuận tự động đồng hồ SERDES, chỉ quảng cáo 1000BASE-T toàn bộ ưu tiên song song và 1000BASE-X tự động phủ tới 1000Mbps đồng (GBIC). Chỉ có,. Với một SERDES không hỗ trợ SGMII, mô-đun sẽ chỉ hoạt động ở mức 1000BASE-T.
