Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO9001,SGS,UL,CE,REACH
Số mô hình: XMH-01R-4-DZ5-1-170
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.09-$1.85
chi tiết đóng gói: Tùy chọn
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
một phần số: |
XMH-01R-4-DZ5-1-170 |
Tốc độ: |
10/100 MAG |
Giao diện mạng LAN: |
Đầu nối RJ45 POE |
Chốt: |
Tab lên |
Mẫu: |
Miễn phí |
Tập tin: |
PDF / 3D / ISG / Stp / Step / Datasheet |
một phần số: |
XMH-01R-4-DZ5-1-170 |
Tốc độ: |
10/100 MAG |
Giao diện mạng LAN: |
Đầu nối RJ45 POE |
Chốt: |
Tab lên |
Mẫu: |
Miễn phí |
Tập tin: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Chi tiết nhanh
Bộ kết nối từ cấp nguồn qua Ethernet (PoE) với Tab-Up và Tab-Down có / không có tab LED và EMI
Cấu hình cổng đơn, đa cổng và có thể xếp chồng (lỗ Thru)
Giảm số lượng các thành phần được đặt trên bảng
Giải phóng không gian bảng và cung cấp bảo vệ tín hiệu
Giảm tiếng ồn trong hệ thống
Cải thiện độ tin cậy và hiệu suất hệ thống tối ưu
Lợi ích của việc có đường dẫn tín hiệu ngắn hơn và tăng độ tin cậy từ các hệ thống chứa ít thành phần hơn
Giúp các nhà sản xuất đạt được mục tiêu giảm chi phí
Thông số kỹ thuật
Đặc điểm | XMH-01R-4-DZ5-1-170 Cổng kết nối đơn POE với cổng 10/100 MAG được bảo vệ |
| 2) SMD, THT và THT với USB | |
| 3) 350μH phút, OCL với độ lệch 8mA | |
| 4) Tuân thủ theo chuẩn IEEE 802.3 | |
5) Phạm vi nhiệt độ mở rộng 0 ° c ~ 70 ° c (hoặc -40 ° c ~ + 85 ° c) có sẵn | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| Vận hành / Ứng dụng | × Modem DSL |
| Máy tính cầm tay | |
| Ứng dụng LAN | |
| Hub, Bộ định tuyến, Công tắc | |
| Đầu ghi hình, đầu ghi hình | |
| Đặc điểm điện từ | |
| Bảo vệ | có / không có |
| Tính năng chấm dứt | |
| Ngón tay EMI | có / không có |
| Phương pháp chấm dứt | Hàn |
| Đặc điểm cơ thể | |
| Đèn LED | có / không có |
| Ngón tay EMI - Top và Sides | có / không có |
| Định hướng chốt | Băng lên / xuống |
| Chiều dài đuôi PCB | 3,5 ± 0,5mm |
Chiều cao trên bảng | Không bắt buộc |
| Tính năng liên hệ | |
| Đã tải trước | VÂNG |
| Loại chấm dứt liên hệ | Qua lỗ |
| Kiểu kết nối | Jack |
Số lõi | số 8 |
| Tiêu chuẩn công nghiệp | |
| Quá trình hàn không chì | Hàn sóng có khả năng 265 ° c |
| Lịch sử tuân thủ RoHS / elv | Luôn luôn tuân thủ RoHS |
| Điều kiện sử dụng | |
| Áp dụng đối với | Bảng mạch in |
| Điều kiện môi trường | Cơ sở văn phòng |
| Nhiệt độ hoạt động (° c) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
| Các tính năng khác | |
| Mạch từ | 3D15 |
| Chỉ báo trạng thái | Đèn LED |
| Màu LED trái | Không bắt buộc |
| Màu LED bên phải | Không bắt buộc |
| Tụ tách | có / không có |
| Tab phía sau PCB | có / không có |
| Số lượng chì | số 8 |
Bảng dữ liệu | E-mail Yêu cầu tới Summer@link-PP.com |
LINK-PP RJ45 Được thiết kế cho BeagleBone Black của Texas Cụ
http://www.ti.com/tool/beaglebk#0
một nền tảng phát triển hỗ trợ cộng đồng, nguồn mở, chi phí thấp dành cho các nhà phát triển và sở thích bộ xử lý ARM® Cortex ™ -A8.
LINK-PP ------------ Nhà cung cấp và người hỗ trợ được chỉ định của hệ thống nhúng cho Ti
Chúng tôi cũng có thể thực hiện các số phần dưới đây | |
| XMH-01R-4-DZ5-1-170 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Đầu nối RJ45 XMH-01R-4-DZ5-1-170 POE Có sẵn của LINK-PP | |
| Loại PCB Mount | Thru-Hole (THT) |
| Số lượng cổng | 1, 2 và 4 Cổng và có thể xếp chồng 2x1, 2x2, 2x4, 2x6 và 2x8 |
| Khiên và Unshield | Có sẵn trong Shield và Unshield |
| loại trình kết nối | RJ45 |
| PoE | Tích hợp nguồn qua Ethernet |
| Từ tính | Tích hợp từ tính |
| Tốc độ từ tính | Từ tính 10 / 100Mbps và 1000Mbps |
| Bao bì | Tùy chọn khay |
| Vị trí tab | Tùy chọn Tab Up và Tab Down |
| Màu LED | Không bắt buộc |
| Số lượng vị trí | 8 và 10 vị trí hoặc người khác |
| Số liên lạc | 8 và 10 Liên hệ hoặc người khác |
| Tuân thủ RoHS | Vâng |
| Nhiệt độ hàn | 230 ĐẾN 240 degr. 5-10 GIÂY |
| Tùy chọn hàn nhiệt độ cao | 260 degr.C 5-10 GIÂY |
| Tùy chọn nhiệt độ cao | -40 đến +85 độ F |
| Nhiệt độ hoạt động | -0 đến 70 độ C |

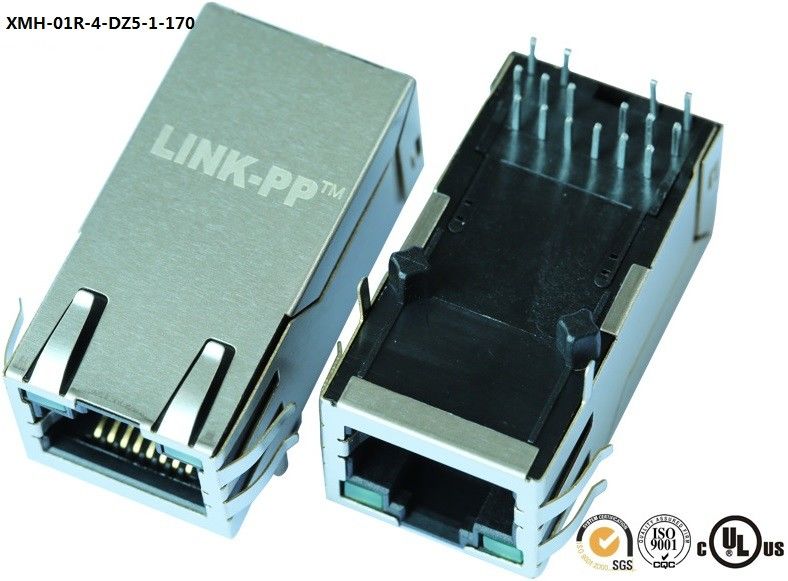

XMH-01R-4-DZ5-1-170 Cổng kết nối đơn POE với cổng 10/100 MAG được bảo vệ
