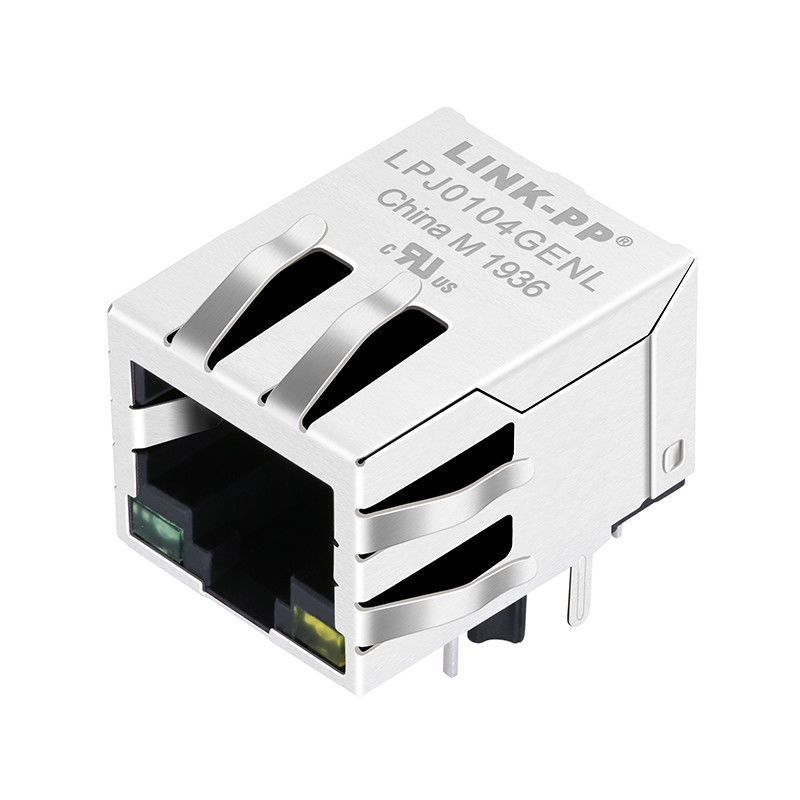

Đầu nối RJ45 HFJ11-RP26E-L12RL POE LPJ0104GENL 10 / 100Base-T FastJack CCTV

Đầu nối RJ45 HFJ11-RP26E-L12RL POE LPJ0104GENL 10 / 100Base-T Camera quan sát FastJack

yêu câu chung

1 Trình độ chuyên môn:

Các đầu nối được trang bị theo đặc điểm kỹ thuật này sẽ có khả năng đáp ứng các bài kiểm tra trình độ

yêu cầu quy định trong tài liệu này.

2 Chất liệu:

2.1 Vỏ nhựa: UL94V-0

2.2 Liên hệ: Hợp kim đồng

2.3 Khiên: Hợp kim đồng

3 Kết thúc:

3.1 Liên hệ: Vàng chọn lọc mạ

3.2 Liên hệ: Mạ Niken

3.3 Bản vẽ khách hàng tham khảo cho các mối hàn tiếp xúc

3.4 Khiên: Thiếc hoặc mạ Niken

4 Thiết kế và thi công:

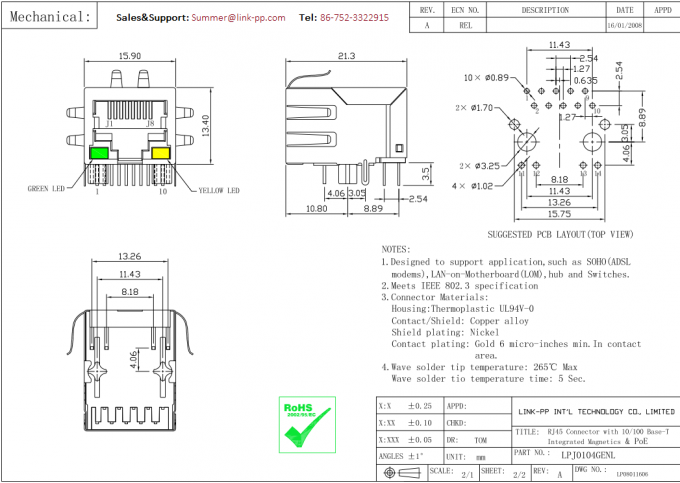

Các đầu nối phải có kích thước thiết kế, xây dựng và vật lý như được chỉ định trên

bản vẽ sản phẩm áp dụng và TIA 1096. Trong trường hợp có xung đột giữa thông số kỹ thuật này và

bản vẽ sản phẩm, bản vẽ sẽ được ưu tiên. Mạ vàng 50 minch (1.27 mm)

kết nối tuân thủ thông số kỹ thuật TIA 1096.

5 Kiểm tra sản phẩm:

Kết nối phải đáp ứng tất cả các kích thước quy định của bản vẽ sản phẩm và tay nghề nội bộ

tiêu chuẩn. Không có bằng chứng về nứt, sứt mẻ, nhiễm bẩn hoặc các bộ phận lỏng lẻo khi

kiểm tra, mà không phóng đại, đến mắt không trả lời.

6 xếp hạng:

6.1 Hiện tại: 1,5 ampe tối đa ở 25 ° C

6.2 Điện áp: tối đa 150 VAC

7 Số lượng tối thiểu của hoạt động giao phối / hủy giao phối:

7.1 Hiệu suất Cấp 1: 750 Chu kỳ

7.2 Hiệu suất Cấp 2: 2500 Chu kỳ

8 Số lần kết thúc cáp tối thiểu:

8.1 Tham khảo bản vẽ ứng dụng

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng cho người dùng thiết bị đầu cuối

Được sử dụng cho các thiết bị kết nối và kết nối mạng như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp trung tâm cuộc gọi, hộp đầu bảng phức tạp, thiết lập cổng VOIP, giao thức cổng nối, chuyển đổi ethernet nhanh ...

Lợi thế cạnh tranh

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Ứng dụng EMS

Tích hợp hội PCB linh hoạt; Lắp ráp PCB cứng nhắc; Vi điện tử, Flip Chip; Vi điện tử, Chip On Board; Hội quang điện tử; RF / Hội không dây; Thông qua hội lỗ; Bề mặt lắp ráp bề mặt; Hệ thống hội; Lắp ráp bảng mạch in
