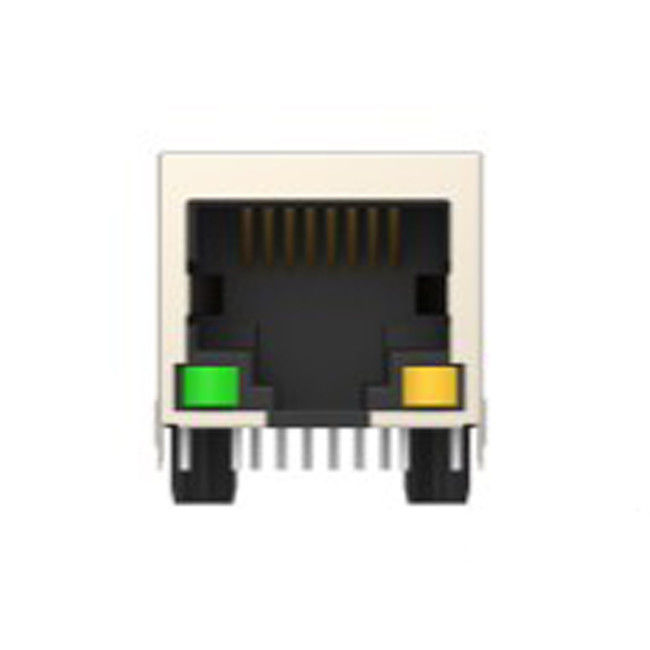

6-2337992-8 Jack Ethernet với từ tính tích hợp và POE

Tính năng của 6-2337992-8 Ethernet Jack:

• Loại sản phẩm: RJ45 với từ tính tích hợp
• Hỗ trợ các quy trình hàn tái dòng 260 °C để đơn giản hóa sản xuất mà không cần thêm bước quy trình
• Giảm các vấn đề về điện và ăn mòn thông qua lớp phủ dày hơn
• Phù hợp với các ứng dụng công nghiệp: -40 °C đến +85 °C
• Thiết kế nhỏ gọn trên PCB sử dụng từ tính tích hợp
• Điện từ xa hỗ trợ bởi 802.3at PoE
• EMI tăng cường với choke 3 dây
• Độ dày lớp phủ 0,76μm [30μinch] Vàng hơn 1,27μm [50μinch] Nickel

6-2337992-8 Các thông số:

Loại sản phẩm:
• Mô-đun Jack & Plug Interface Type: RJ45 với Magnetics tích hợp
• Các sản phẩm Jack & Plugs mô-đun: RJ Type Jacks & Plugs
• Phong cách kết nối mô-đun: Jack
• Tùy chọn ghép đất: PCB Ground
• Kết nối và kết nối kết thúc với: Bảng mạch in

Điện
• 10/100 Mbps Ethernet, 1 Gbps
• Điện áp chịu 2250V DC
• Hỗ trợ chế độ điện áp hoặc hiện tại
ứng dụng
• Choke 3 dây

Vật liệu
• Độ dày lớp phủ 0,76μm [30μinch]
Vàng trên 1,27μm [50μinch] Nickel
• LCP cao cấp
• UL94-V0
• Khả năng tái chảy 260 °C
• Mức độ nhạy cảm với độ ẩm (MSL) 1

Tính năng liên lạc
• Vật liệu mạ vùng kết thúc tiếp xúc PCB: Tin
• Vật liệu lớp phủ dưới tiếp xúc: Nickel
• Vùng kết thúc tiếp xúc PCB vật liệu mạ kết thúc: Matte
• Vật liệu mạ vùng giao phối tiếp xúc: Vàng
• Vật liệu cơ sở tiếp xúc: Hợp kim đồng
• Khu vực giao phối tiếp xúc Độ dày vật liệu mạ .76 μm [ 30 μin ]

Máy móc
• -40°C đến +85°C
• Ít nhất 750 chu kỳ giao phối
• Có sẵn các cấu hình khác nhau

Ứng dụng của RJ45 với từ tính tích hợp:

Các bộ chuyển mạch và bộ định tuyến công nghiệp:hỗ trợ truyền thông và kiểm soát dữ liệu trong môi trường sản xuất công nghiệp.

Máy điều khiển logic có thể lập trình (PLC): 6-2337992-8 đầu nối RJ45 cho phép truyền dữ liệu và tín hiệu điều khiển liền mạch giữa PLC và các thiết bị kết nối mạng khác.

Các bộ cảm biến và thiết bị điều khiển công nghiệp:đảm bảo giao tiếp đáng tin cậy giữa các cảm biến, thiết bị điều khiển và hệ thống điều khiển trung tâm.

Hệ thống sản xuất tự động:tối ưu hóa quy trình sản xuất và giảm thiểu thời gian ngừng hoạt động.

Thiết bị thử nghiệm và đo:tạo thuận lợi cho việc truyền dữ liệu và chức năng điều khiển từ xa.

Chi tiết đóng gói và vận chuyển:

Bao bì: 50
Phương pháp đóng gói: Thẻ

Các đầu nối được sắp xếp cẩn thận và được bảo mật trong khay để ngăn ngừa hư hỏng trong quá trình vận chuyển và xử lý.

Bao bì khay đảm bảo lưu trữ thuận tiện và dễ dàng truy cập vào các đầu nối khi cần thiết cho việc lắp đặt hoặc lắp ráp.
Tất cả các vật liệu đóng gói được thiết kế để đáp ứng các tiêu chuẩn công nghiệp về độ bền và bảo vệ.
Nhãn hiệu và thông tin sản phẩm rõ ràng được cung cấp trên bao bì để xác định và tham khảo nhanh chóng.
