Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO 9001,ISO 14001,UL,SGS,REACH168
Số mô hình: 5-2337992-3
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1pcs
Giá bán: $0.09-$1.83
chi tiết đóng gói: 50 cái/khay
Thời gian giao hàng: 5-7 ngày
Điều khoản thanh toán: TT,NET30/60/90 Ngày
Khả năng cung cấp: 6000K-PCS/tháng

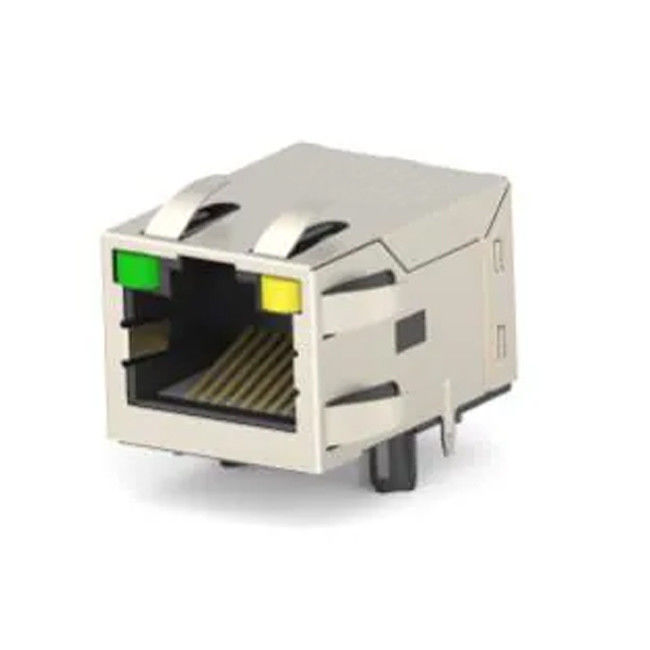

Loại: |
RJ45 Jack Mag |
Cấu hình cổng: |
Cổng đơn |
Giới tính: |
giắc cái |
Cấu hình cổng: |
1x1 |
Số lượng vị trí / liên hệ trên mỗi cổng: |
8P8C |
che chắn: |
Được bảo vệ, ngón tay EMI |
Thể loại hiệu suất: |
con mèo 5 |
phong cách gắn kết: |
Thông qua lỗ hàn |
Góc lắp: |
Góc phải |
Màu LED L/R: |
Xanh/Vàng |
Định hướng tab: |
tab lên |
Ứng dụng: |
PoE 10/100 Base-T |
Tài liệu liên hệ: |
hợp kim đồng |
Liên hệ mạ: |
Vàng |
Đánh giá tính dễ cháy: |
UL 94 V-0 |
chu kỳ giao phối: |
750 chu kỳ |
Loại: |
RJ45 Jack Mag |
Cấu hình cổng: |
Cổng đơn |
Giới tính: |
giắc cái |
Cấu hình cổng: |
1x1 |
Số lượng vị trí / liên hệ trên mỗi cổng: |
8P8C |
che chắn: |
Được bảo vệ, ngón tay EMI |
Thể loại hiệu suất: |
con mèo 5 |
phong cách gắn kết: |
Thông qua lỗ hàn |
Góc lắp: |
Góc phải |
Màu LED L/R: |
Xanh/Vàng |
Định hướng tab: |
tab lên |
Ứng dụng: |
PoE 10/100 Base-T |
Tài liệu liên hệ: |
hợp kim đồng |
Liên hệ mạ: |
Vàng |
Đánh giá tính dễ cháy: |
UL 94 V-0 |
chu kỳ giao phối: |
750 chu kỳ |
1- Vật liệu kết nối:
Nhà chứa: Lcp Black Ul94 V-0
Nhập: Lcp Black Ul94 V-0
Vàng: đồng
Bọc chắn: Nickel
Liên hệ: Đồng đồng
Bọc tiếp xúc: Vàng chọn lọc, tối thiểu 0, 76hm (30 μ Inch) trong khu vực tiếp xúc.
Hơn phút 1.27hm (50μInch) Nickel
Ống hàn Pin Plating: 3. 05hm (120μInch) Tin 0over 1. 27hm (50μI Nch) Nickel tổng thể
Bọc kim bảo vệ: Nickel
2. Pin không kết nối điện có thể bị bỏ qua
3. Rj45 khoang phù hợp với T0 FCC quy tắc và quy định phần 68,
4- Phần được khuyến cáo cho quá trình hàn ngược Lớp hàn đỉnh: nhiệt độ tối đa. +260 ° C, tối đa 10s
5Nhiệt độ hoạt động: T= -40°C đến +85°C
6Nhiệt độ lưu trữ: T= -40°C đến +85°C
7Trừ khi được chỉ định khác,xem bảng cho tất cả các độ khoan dung kích thước
8Jack Configuration: 1 x 1
Định hướng tab: lên
9Bao bì: Thẻ
| Dòng sản phẩm |
PoE RJ45 Magjack |
|---|---|
| Tỷ lệ xoay | (P1 ~ P2): ((J1 ~ J2) = 1:1土2% @ 100kHz (P3 ~ P6): ((J3 ~ J6) = 1:1士2% @ 100kHz |
| Khả năng dẫn điện chính | 350μH MIN. @100kHz,0.1V 8mA DC BIAS |
| Kháng DC | 1.2 0HMS MAX. |
| Mất tích nhập | 1 -100MHz: -1,2dB MAX. |
| Lợi nhuận mất mát | 1- 30MHz:-16dB MIN. 30-60MHz:-12dB MIN. 60-80MHz:- 10dB MIN. |
| Cross TALK | 1 -100MHz: 27.1dB MIN. |
| Thông thường để thông thường chế độ Atenuation | 1-100MHz:- 30dB MIN. |
| Sự cô lập | PHY Bên đường: 500VAC |
| DC CURRENT/VOLTAGE RATING-PSE PINS | 720mA @57V ((tiếp tục) |
• Truyền thông công nghiệp & Ethernet
• Máy móc công nghiệp
• Thiết bị sản xuất công nghiệp
• Thiết bị thử nghiệm tự động
Jack RJ45 được bảo vệ với Magnetics tích hợp có vỏ đồng, cung cấp tính liên tục cho các ứng dụng EMC (Electromagnetic Compatibility).sự liên tục bảo vệ và nối đất được đạt đượcKhi các tấm hàn chắn được hàn vào bảng PC, chúng cung cấp tính liên tục điện đến bất kỳ đường dẫn đất nào trên bảng PC và, nếu có thể,bảng điều khiển tab mặt đất trên tấm chắn cung cấp tính liên tục điện đến bất kỳ đường mòn mặt đất thông qua bảng điều khiển thiết bị.
